Módulo de Computação Placa de Fuga Composta para o Desenvolvimento com Raspberry Componentes de Uso Placa Mais Cm3l Vários Comum io pi Cm3

- 9%

R$ 313,45

Adicionar a lista de desejosAdicionado a lista de desejosRemovido da lista de desejos 0

Quadro demonstração

Encontre as Ofertas para site de compras da China Quadro demonstração Aproveite as Ofertas para Módulo de Computação Placa de Fuga Composta para o Desenvolvimento com Raspberry Componentes de Uso Placa Mais Cm3l Vários Comum io pi Cm3

Opção de Compra e tempo de entrega

Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja

Informações Técnicas do Produto

Características Especificações
Nome da Marca Waveshare
Tipo de Placa Demo Braço
Número do Modelo Compute Module IO Board Plus
Nodelo Ref. Compute Module IO Board Plus
Gpio Header Raspberry PI Gpio Header, FOR Connecting Sorts OF Raspberry PI Hats
Arduino Connectivity Supports Arduino Shields
1-wire Interface FOR Connecting Single-bus Devices Like Ds18b20
Onboard 4X Keys, 4X Leds, 1X Buzzer, FOR I/O Testing
USB TO Uart FOR Serial Debugging
Sensor Interface Connecting Sensors

Módulo de computação io placa plus, para raspberry pi cm3, cm3l

DESCRIÇÃO

Módulo de computação io board plus, placa de fuga composta para o desenvolvimento com raspberry pi cm3, cm3l

Visão geral

O módulo de computação io board plus é uma placa de desenvolvimento em que você pode conectar um módulo de cálculo raspberry pi, e fazer uso dos recursos de pi de forma mais flexível. É compatível com o módulo de computação io placa v3 da fundação raspberry pi, juntamente com vários componentes de uso comum.

Características

  • Compatível com o módulo de computação io placa v3 da fundação raspberry pi
  • Cabeçalho de raspberry pi gpio, para conectar tipos de chapéus de raspberry pi
  • Arduino conectividade, também suporta escudos arduino
  • Interface de 1 fio, para conectar dispositivos de ônibus único como ds18b20
  • 4x chaves, 4x leds, 1x buzzer, para testes de i/o
  • Onboard hub usb, permite conectar mais dispositivos usb
  • Receptor ir, controle remoto ir está disponível
  • Onboard usb para uart, para depuração em série
  • Interface do sensor
  • Adc de 10 bits, 38 ksps, 11-ch (6-ch para a relação de arduino, 5-ch para sensores)
  • Dac de 16 bits, 2-ch
  • Onboard rtc, uma das funções mais comuns e úteis

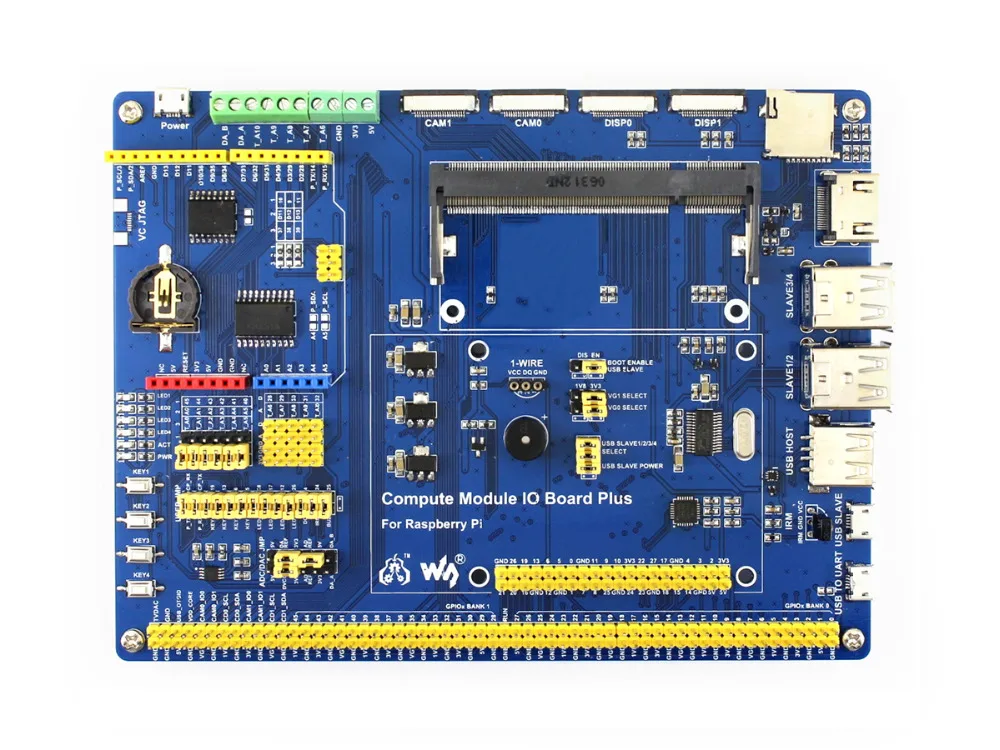

O que está a bordo

1. Cheap Quadro Demonstração - tipo de Placa Demo : Braço

Computador e Escritório
  1. Interface do módulo de computação:Para conectar módulo de computação 3 ou módulo de computação 3 lite
  2. Cabeçalho do módulo gpio do cálculo:Breakout todos os pinos do módulo de computação
  3. Cabeçalho de raspberry pi gpio:Para conectar chapéus de raspberry pi
  4. Interface do csi:Portas da câmera, para conectar a câmera raspberry pi
  5. Interface dsi:Portas de exibição, para conexão raspberry pi lcd
  6. Porto de hdmi
  7. Portas usb:Para conectar dispositivos usb
  8. Relação do escravo de usb:Permite gravar a imagem do sistema para calcular o módulo 3
  9. Usb para uart interface:Para depuração em série
  10. Cabeçalho de arduino:Para conectar escudos arduino
  11. Terminais de parafuso de entrada/saída ad/da
  12. Interface de 1 fio:Para conectar dispositivos de ônibus único como ds18b20
  13. Interface do sensor
  14. Porta de alimentação:5 v 2.5a
  15. Fe1.1s:Microplaqueta do cubo de usb
  16. Cristal de 12 mhz
  17. Cp2102:Usb ao conversor do uart
  18. Slot para cartão micro sd:Insira um cartão micro sd com sistema pré-queimado, para iniciar o módulo de computação 3 lite
  19. Tlc1543:Conversor do anúncio
  20. Dac8552:Dac de 16 bits, 2-ch
  21. Ds3231:Chip de alta precisão rtc, interface i2c
  22. Suporte da bateria de rtc:Suporta baterias cr1220
  23. Regulador de tensão:3.3 v/2.5 v/1.8 v
  24. Lfn0038k:Receptor do ir
  25. Buzzer
  26. Indicador de potência
  27. Indicador do ato:Indicando o status do cartão micro sd
  28. LEDs usuário
  29. Chaves de usuário
  30. Seleção de inicialização
    • En: permita que o computador acesse o cartão sd/emmc através do escravo de usb
    • Dis: o módulo de computação inicializará do cartão sd/emmc
  31. Seleção de energia vgx:Config o nível de i/o
  32. Hub usb permitir jumper:Hub permitir e seleção de energia escravo usb
  33. Configuração de adc/dac:Config a fonte de alimentação e tensão de referência de adc/dac
  34. Configuração periférica:Config os pinos de controle de uart, chaves de usuário, leds do usuário, interface de 1 fio, receptor de ir, e buzzer
  35. Seleção de anúncios arduino
    • Conecte 1 e 2: arduino A0-A5 como pino de controle digital
    • Conecte 2 e 3: arduino A0-A5 como entrada de anúncio

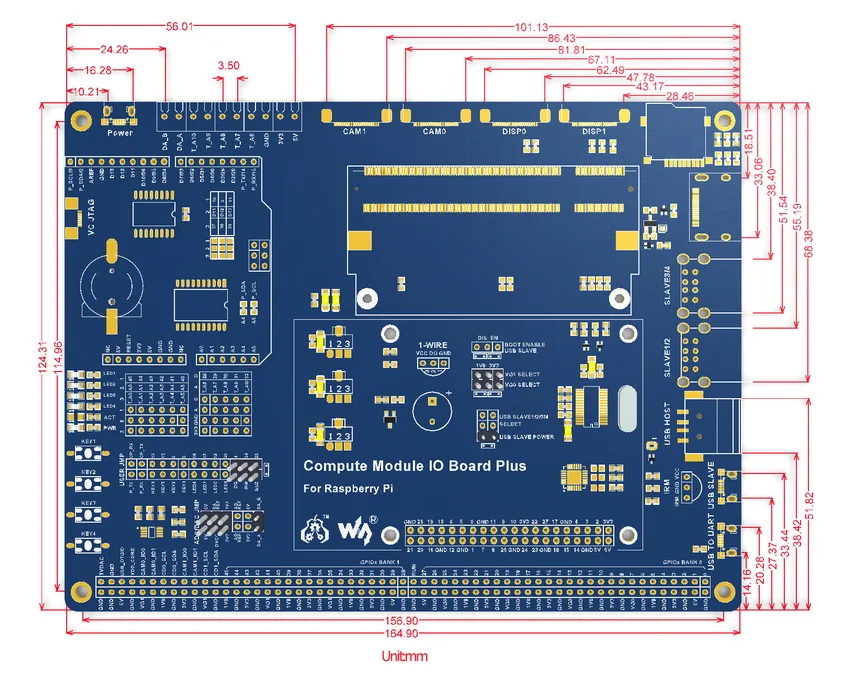

Dimensões

2. Quadro Demonstração - Nome da Marca : Waveshare

raspberry pi cm3, cm3l vários componentes de uso comum

Recursos de desenvolvimento

Não se preocupe.Www.waveshare.com/wiki/Compute_Module_IO_Board_Plus

Conteúdo do pacote

Nota: oMódulo de cálculo 3, Módulo de computação 3 liteE eu tenho queCartão do sdNão estão incluídos.

  1. Módulo de computação io placa mais x1

1

3. de Fuga Composta para o Desenvolvimento com - Sensor Interface : Connecting Sensors

Módulo de computação io placa mais placa
