Informações Técnicas do Produto

Características Especificações
Nome da Marca Waveshare
Tipo de Placa Demo Braço
Número do Modelo Max-7q Gnss HAT
Supports 1 Gps/qzss, Glonass Positioning Systems
Supports 2 U-center, AN Easy WAY TO Config THE Module
Supports 3 DDC (i2c Compliant) Interface: UP TO 400khz (max)
Feature 1 4* Leds FOR Indicating THE Module Operating Status
Feature 2 Onboard USB TO Uart Converter Cp2102 FOR Serial Debugging

DESCRIÇÃO

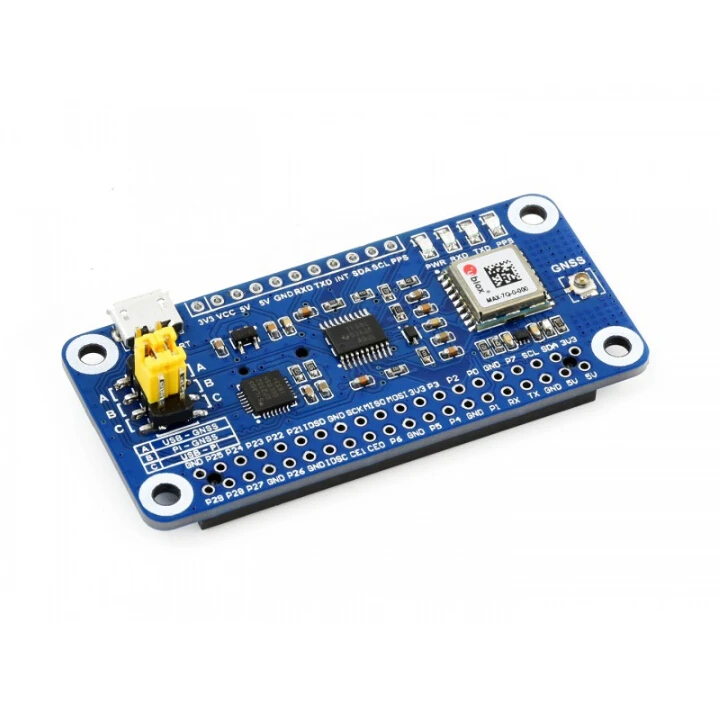

MAX-7Q gnss chapéu para raspberry pi
GNSS MAX-7Q CHAPÉU

Gnss módulo baseado em MAX-7Q para raspberry pi

Posicionamento exato & rápido com menor deriva, baixo consumo de energia, excelente capacidade para anti-spoofing & anti-jamming

1. Waveshare Max-7q Gnss Chapéu para Raspberry pi Gps Glonass Qzss Sbas - Feature 2 : Onboard Usb to Uart Converter Cp2102 For Serial Debugging

High Quality Computador e Escritório

Este é umRaspberry Pi CHAPÉU GNSSCom base emMAX-7QQue suporta sistemas de posicionamento, incluindo gps, glonass, qzss e sbas. Caracteriza o posicionamento exato & rápido com deriva menor, consumo de baixa potência, capacidade proeminente para anti-spoofing & anti-jamming, e assim por diante.

Ao simplesmente anexá-lo ao pi, é bastante fácil permitir a capacidade gnss para o seu raspberry pi.

Características Em UM Piscar de Olhos
  • Suporta gps/qzss, sistemas de posicionamento glonass
  • A-GNSS (assistida gnss) apoio, reduzindo o primeiro tempo de posicionamento quando ligado, melhorando a sensibilidade de aquisição
  • Excelente capacidade para anti-falsificação & anti-jamming, suporta geo-esgrima
  • Suporta u-center, uma maneira fácil de configurar o módulo
  • Cabeçalho de extensão padrão da framboesa pi 40pin gpio, placas da série dos apoios do pi da framboesa, jetson nano
  • Onboard usb ao conversor cp2102 de uart para a depuração de série
  • Breakouts uart do módulo e i2c interface, para conexão com placas host como arduino/stm32
  • Faixa de baudrate: 4800 92921600bps (9600bps por padrão)
  • Suporta ddc (i2c compatível) interface: até 400khz (máximo)
  • Suporte de bateria a bordo, suporta ml1220 célula recarregável, para preservar a informação efemeris e começa a quente
  • 4x leds para indicar o status de funcionamento do módulo
  • Vem com recursos de desenvolvimento e manual (exemplos para raspberry pi/jetson nano/arduino/stm32)
Especificações
ESPECIFICAÇÕES do GNSS
MAX-7Q GPS GLONASS
Banda de frequência 56x u-blox 7 canais de motor
Gps/qzss l1c/a, glonass l1 fdma, sbas (waas, egnos, msas)
Precisão de posicionamento Horizontal Autônoma 2.5m CEP 4.0m CEP
SBAS 2.0m CEP -
Max taxa de atualização de navegação 10Hz 10Hz
Tempo para a primeira correção Os arranques a frio 29s 30s
Quente começa 28s 25s
Começa quente 1s 1s
Começa Aided 5S -
Sensibilidade Rastreamento e navegação -161 dBm -158 dBm
Re-aquisição -160 dBm -156 dBm
Os arranques a frio -148 dBm -140 dBm
Quente começa -148 dBm -145 dBm
Começa quente -156 dBm -156 dBm
PPS precisão RMS 30ns 50ns
99% 60ns 100ns
PPS freqüência 0.25hz 10 10mhz (configurável)
Precisão de velocidade 0.1 m/s
Posição precisão 0.5 graus
Limites operacionais Aceleração (máximo): 4g
Altitude (máximo): 50000m
Velocidade (máximo): 500 m/s
OUTRAS ESPECIFICAÇÕES
Interface de comunicação Uart (4800 92921600bps, 9600bps por padrão), i2c (máximo 400khz)
Taxa de atualização 1hz (padrão), 10hz (máximo)
Protocolo Nmea 0183 versão 2.3 (v3.0 compatível), ubx, rtcm 2.3
Fonte de alimentação 5V
O actual nível global <37ma @ 5v (modo continuar)
Módulo atual 17.5ma @ 3v (modo continuar, status de rastreamento)
Temperatura de operação -40 ? ~ 85 ?
Dimensões 65mm × 30.5mm
Padrão raspberry pi 40pin gpio

Compatível com placas da série de raspberry pi, jetson nano

2. Cheap Quadro Demonstração - Feature 1 : 4* Leds For Indicating The Module Operating Status

Computador e Escritório
Suporte múltiplos Sistemas GNSS

Suporta gps/qzss, glonass

3. Quadro Demonstração - Supports 3 : Ddc I2c Compliant Interface: up to 400khz Max

Waveshare MAX-7Q gnss chapéu para raspberry pi, gps, glonass, qzss, sbas
Aumentar Os Sistemas de Apoio

O sistema de aumento destina-se a melhorar a precisão, integridade, confiabilidade e disponibilidade de posicionamento e navegação

Suporta sistemas de aumento incluindo sbas e qzss

4. High Quality Computador e Escritório - Supports 2 : U-center an Easy Way to Config The Module

Cheap Quadro demonstração
Esgrima Geo-Apoio

Sensibilidade alta do único receptor de gnss, capacidade proeminente para anti-spoofing & anti-jamming

5. Computador e Escritório - Supports 1 : Gps - Qzss Glonass Posiçãoing Systems

Quadro demonstração

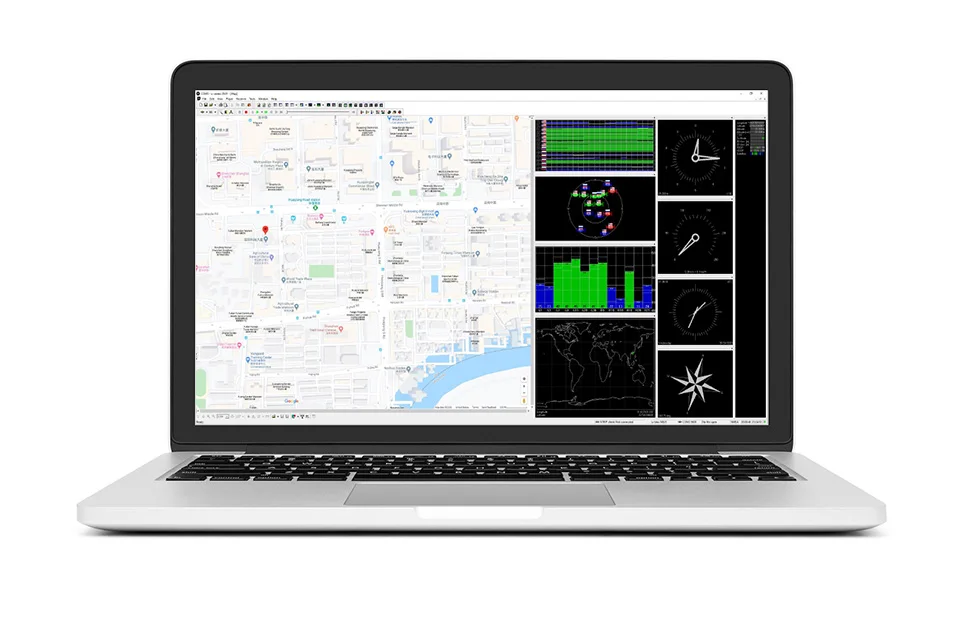

Suporte do u-center do software

Uma maneira fácil de configurar o módulo

6. Waveshare Max-7q Gnss Chapéu para Raspberry pi Gps Glonass Qzss Sbas - Número do Modelo : Max-7q Gnss Hat

High Quality Computador e Escritório
Aplicações

Ideal para gerenciamento de frotas, rastreamento de ativos, sistemas de segurança, pda industrial, gis app, etc.

7. Cheap Quadro Demonstração - tipo de Placa Demo : Braço

Computador e Escritório

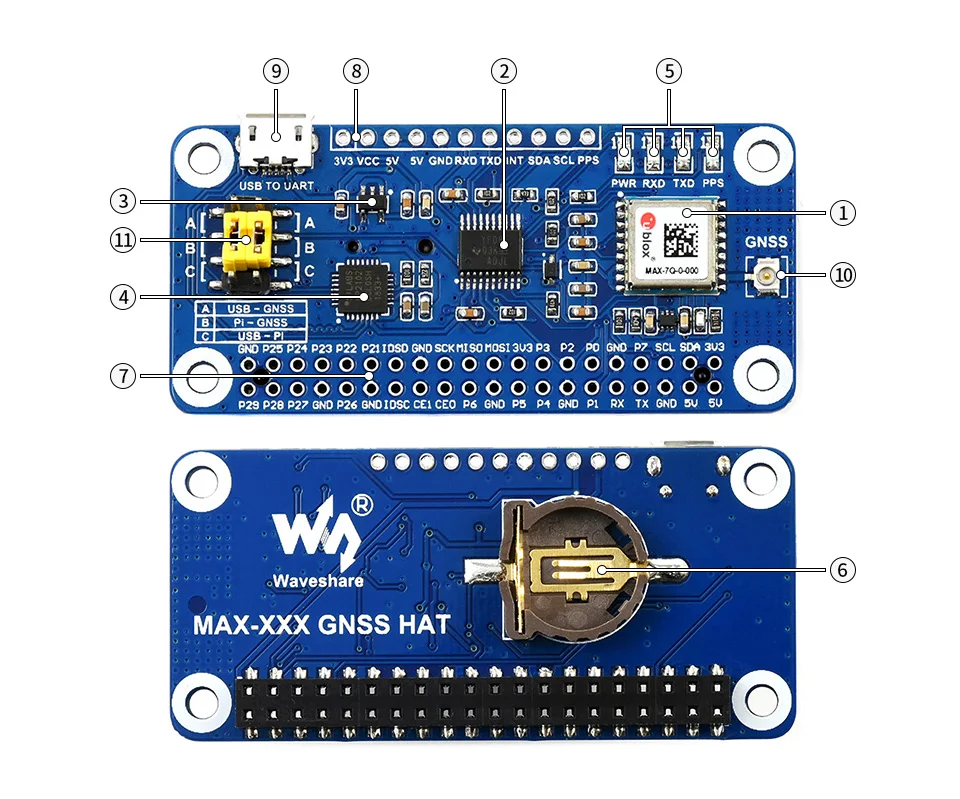

O que está A Bordo

8. Quadro Demonstração - Nome da Marca : Waveshare

Waveshare MAX-7Q gnss chapéu para raspberry pi, gps, glonass, qzss, sbas
  1. MAX-7Q módulo
  2. TXS0108EPWRTradutor tensão
  3. RT9193-33Chip de potência
  4. CP2102Conversor USB PARA UART
  5. Indicadores de Status
    Rxd/txd: indicador uart tx/rx
    Pps: indicador de status gps
    PWR: indicador de alimentação
  6. Suporte da bateria
    Suporta ml1220 pilha recarregável, para preservar a informação de ephemeris e começa quente
  1. Cabeçalho Raspberry Pi GPIO
    Para conectar com raspberry pi
  2. UART, I2C interface
    Para se conectar com outros mcus
  3. USB PARA UART porto
  4. Conector de antena GNSS
  5. Jumper de seleção de UART
    A: controle o MAX-7Q através de usb para uart
    B: controle o MAX-7Q através de raspberry pi
    C: acesso raspberry pi através de usb para uart
Definição pinagem

9. High Quality Computador e Escritório - Feature 2 : Onboard Usb to Uart Converter Cp2102 For Serial Debugging

Cheap Quadro demonstração
Dimensões do esboço

10. Computador e Escritório - Feature 1 : 4* Leds For Indicating The Module Operating Status

Quadro demonstração
Recursos & Serviços

11. Waveshare Max-7q Gnss Chapéu para Raspberry pi Gps Glonass Qzss Sbas - Supports 3 : Ddc I2c Compliant Interface: up to 400khz Max

High Quality Computador e Escritório

12. Cheap Quadro Demonstração - Supports 2 : U-center an Easy Way to Config The Module

Computador e Escritório

WIKI:Www.wav eshare.com/wiki/MAX-7Q_GNSS_HAT

* Os recursos para diferentes produtos podem variar, por favor verifique a página wiki para confirmar os recursos realmente fornecidos.

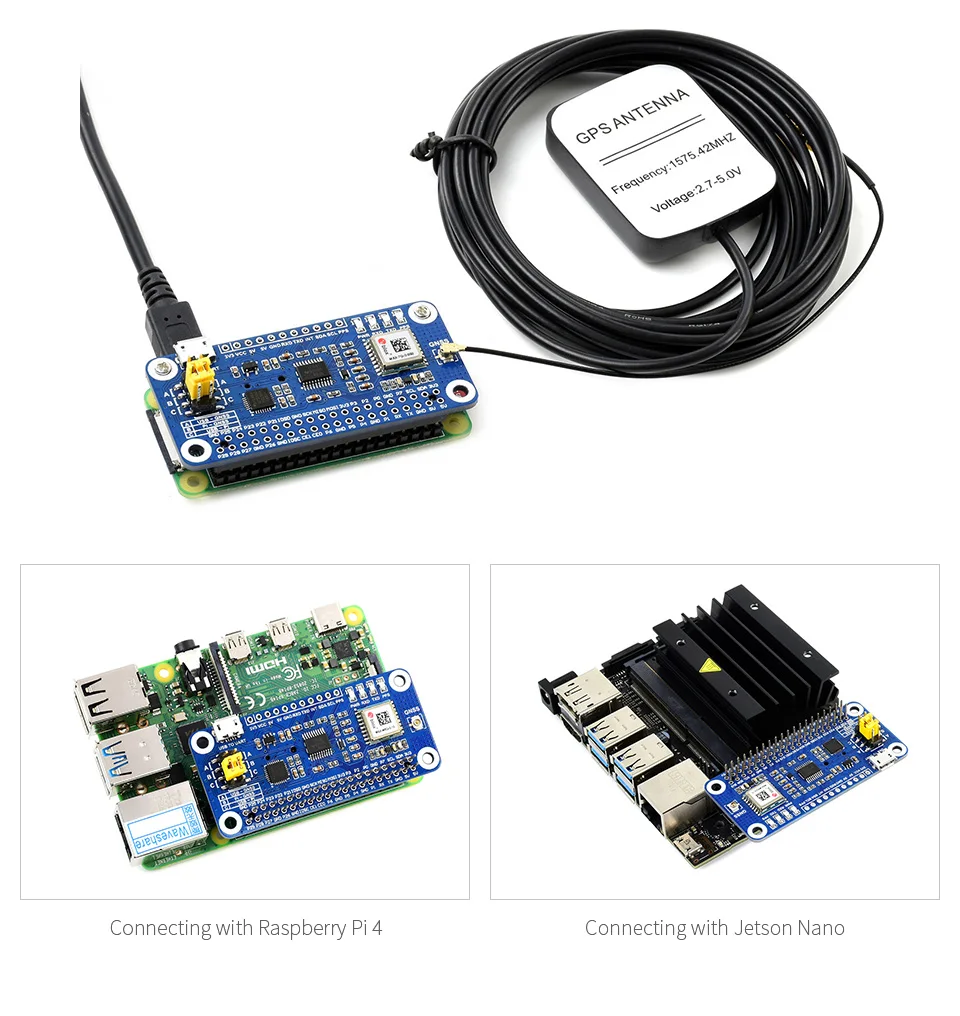

CONTEÚDO DO PACOTE

Peso:0.132 kg

  1. GNSS MAX-7Q CHAPÉU x1
  2. Antena externa gps (b) x1
  3. USB-A para micro-b cabo x1
  4. Pacote de parafusos rpi (2 peças) x1
  5. 2x20PIN feminino cabeçalho x1
